主要仪器

①样品预处理仪器

仪器：台式钻机

型号：Z512B

直径：25±0.5mm

精度：±0.5mm

应用领域：非金属、岩石断面的模型加工

仪器：岩石切片机

型号：XGQP-300

厚度范围：≤150mm

精度：±0.25mm

应用领域：非金属、岩石断面的模型加工

仪器：双断面磨石机

型号：X6SHm-200

加工范围：20×300mm

精度：±0.25mm

应用领域：非金属、岩石断面的模型加工

仪器：数控砂线切割机床

型号：DL1120

最大加工范围：200×250mm

应用领域：金属、非金属、岩石的模型加工。

②样品物性测试仪器

仪器：气测孔隙度仪

型号：KXD-Ⅱ型

产地厂家：南通华兴石油仪器有限公司

仪器原理：以氮气和氦气作为驱替介质，根据波义尔定律测定岩样的骨架体积和孔隙度体积，操作方便、性能稳定、测定速度快。属于常规岩心分析实验装置，广泛应用于油气田开发、建筑材料岩土工程等领域。

设备功能：以氮气和氦气作为驱替介质，根据波义尔定律测定岩样的骨架体积和孔隙度体积，操作方便、性能稳定、测定速度快。属于常规岩心分析实验装置，广泛应用于油气田开发、建筑材料岩土工程等领域。

设备参数

③界面张力仪器

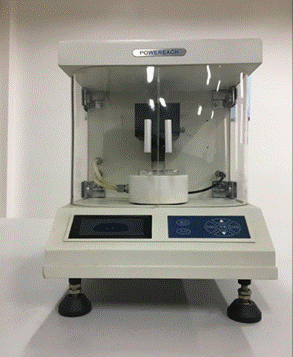

名称：全自动张力仪

品牌：上海中晨型号：JK99C

厂家：上海中晨数字技术设备有限公司

技术指标：（1）测量范围：0毫牛顿/米～500毫牛顿/米

（2）灵敏度：0.001毫牛顿/米（3）精度：0.001毫牛顿/米

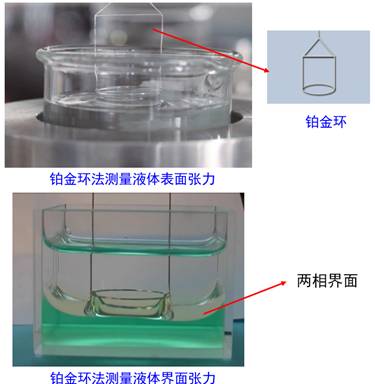

（4）分辨率：0.001毫牛顿/米（5）检测方式：铂金环法

（6）采样周期：150-200秒

（7）温湿度度读取精度：0.1℃、30%～85%相对湿度

应用领域：液体表面张力测定。

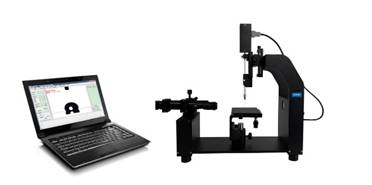

④接触角测量仪

名称：接触角测量仪

品牌：晟鼎（SINDIN）

型号：SDC-100S

厂家：晟鼎精密仪器有限公司

技术指标：（1）注射器：精密石英注射器、容量500μL

（2）滴液：软件控制自动进液，精度达0.01μL

（3）注射单元移动：上下50mm；左右50mm

（4）工作台面尺寸：150mm*200mm

（5）样品台移动：前后移动 手动，行程60mm，精度0.1mm

左右移动 手动，行程35mm，精度0.1mm

 上下移动 手动，行程80mm，精度0.1mm

（6）接触角测量范围：0-180°

（7）接触角测量精度：±0.1°

（8）最大样品尺寸：6寸

应用领域：（1）岩心润湿性判别：座滴法测量液体在固体表面的静态接触角。

（2）吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析。

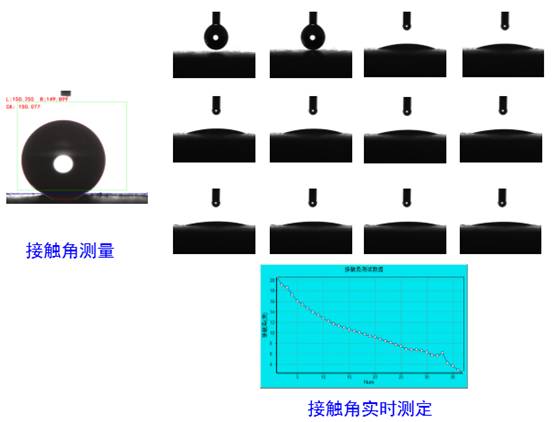

测量实例：

⑤样品粒度测试仪器

名称：振动筛

品牌：河南众人天机械

型号：ZDS-200

厂家：ZDS-200

技术指标：（1）分析方法：筛析法

（2）投料量：≤200g

（3）筛具直径：Փ200mm

（4）筛具目数：20目、40目、60目、80目、100目、120目（具体可根据实际需要增减）

（5）筛分粒度：0.038-3mm

（6）振幅：小于5mm

（7）筛具层：8层

（8）噪音：≤50dB

仪器用途：广泛应用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室，对物料进行筛分检测

⑥样品岩石力学测试仪器

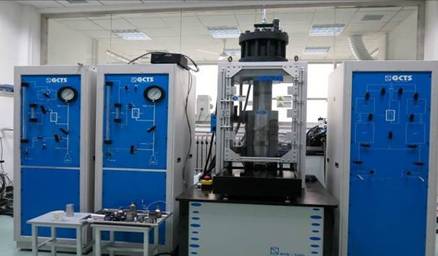

GCTS 三轴岩石力学测试系统（RTR-1000）

设备品牌：美国GCTS

设备厂家：美国GCTS

设备型号：RTR-1000

基本技术指标：(1)最大轴向压力1000KN；

(2)最大围压140Mpa；

(3)孔隙压力140Mpa；

(4)温度140℃；

(5)6通道声发射定位；

(6)动态加载频率0-10Hz；

(7)三轴超声波传感器，直径25mm，频率1MHz；直径50mm，频率200kHz；

(8)实验控制精度为:压力：0.01MPa，液体体积：0.01g/cm³，变形：0.001mm。

开展实验：

单轴压缩试验、三轴压缩试验、巴西劈裂试验、断裂韧性试验、CVA声波各向异性试验、声发射试验（kaiser效应）、水力压裂实验等。

岩石应力-应变曲线图

Kaiser-声发射测试

巴西劈裂实验

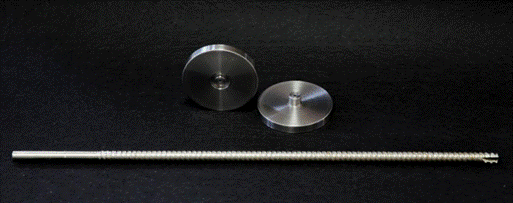

水力压裂岩心及上下密封金属板

水力压裂曲线

波速各向异性测试装置及数据采集

六通道声发射定位及数据采集

⑦样品多场耦合测试仪器

设备品牌：Rock 600-50 HT

设备厂家：法国Top Industrie 公司

设备型号：Rock 600-50 HT

基本技术指标：(1)实验温度：10℃-150℃

(2)轴向压力：1000bar

最高轴压：1270bar

(3)内部体积：3L

(4)最高围压：50MPa

(5)压力介质：液压油/GROUP 2

(6)测试岩心：φ50mm×H100mm

(7)LVDT传感器量程：2.5mm

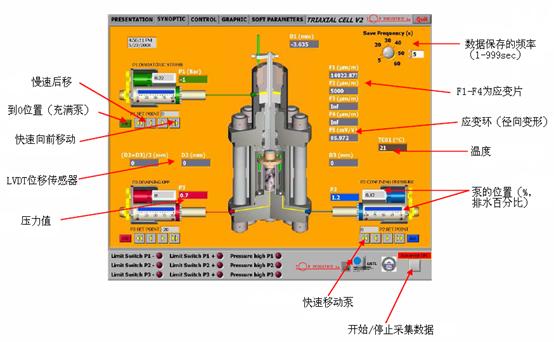

应用领域：三轴仪是一套对深地资源岩体处于温度-渗流-应力耦合环境中的力学性能及其作用机理进行深入研究的刚性三轴实验设备，主要用于测定岩石和混凝土等材料的力学参数如：弹性模量、泊松比、抗压强度、体积模量和剪切模量、内聚力和内摩擦角、Biot孔弹性常数、应力敏感性等。该设备由高压三轴室、刚性加载系统、围压加载系统、渗流场加载系统、温度梯度耦合控制系统、应力应变测量系统、PC控制机组成。系统的主要特点有：高温温度控制系统采用渗流上下游与高压三轴室独立/联动控制的模式，提供实验条件组合，为热应力梯度耦合的研究提供了条件。

可开展实验：单轴压缩试验、三轴压缩试验、岩石蠕变试验等。该测试系统最大轴向力1000bar，进出口渗透水压力阈值均可达至50MPa，最高温度150℃。设备留有预留接口，便于后期升级改造。

岩心压敏实验加载曲线图

岩心压敏实验卸载曲线图

⑧样品核磁共振测试仪器

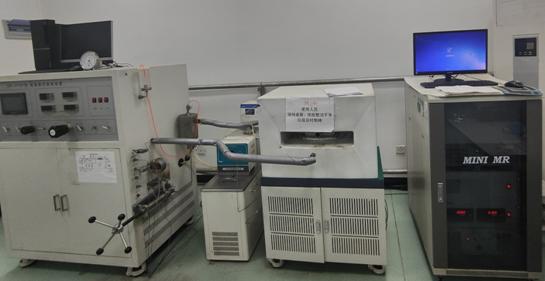

低场核磁共振分析仪

基本信息

型号：MesoMR23/12-060H-I

厂家：苏州纽迈分析仪器股份有限公司

仪器参数

磁体类型：永磁体；

磁场强度：0.5±0.05T；

磁体均匀度：≤30ppm；

探头线圈直径：25mm、60mm、70mm；

磁体温度：非线性精准恒温控制，32.00±0.05℃；

射频场：脉冲频率范围2~30MHz；频率控制精度0.1Hz；

射频发射功率：峰峰值输出大于300W，线性失真度小于0.5%；

仪器主频率：23MHz；

样品尺寸：直径25.4mm×长度50mm左右；

外接高温高压驱替系统：

有效样品检测范围：直径25.4mm×长度60mm；

可承受温度：60℃；

可承受围压：20MPa；

可承受轴向压力：18MPa。

仪器用途

岩石物性测量岩心样品的T2谱、T2截止值、核磁孔隙度、渗透率、核磁束缚水饱和度、核磁含油饱和度、核磁可动流体饱和度，二维核磁T1-T2成像测试，核磁成像观察流体分布规律，配备外围装置可实现地层环境、温度模拟，外接驱替设备实现流体分布规律在线研究。

能源地矿医农领域应用

1. 岩心物性参数：孔隙度、渗透率及流体饱和度。

2. 孔径分布，孔隙空间分布与三维可视化重构。

3. 岩心驱替、渗吸、吸附机理可视化研究。

4. 岩土含水率、冻融、损伤机理研究。

5. 环境流体性质监测：水、油、岩土等性质分析。

6. 农林牧渔领域监测和分析：土壤性质、物种发育环境及周期等。

7. 医学领域：实验动物影像检测、药物作用机理分析。

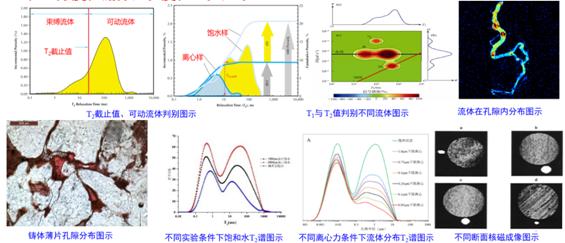

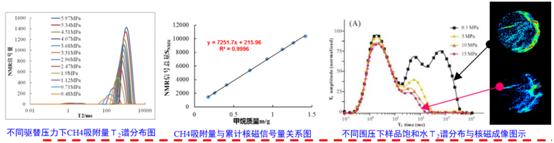

（一）孔隙度、流体饱和度、孔径分布

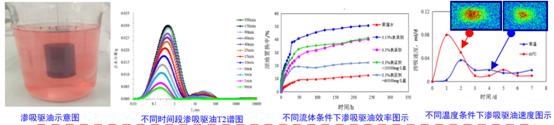

（二）渗吸驱替

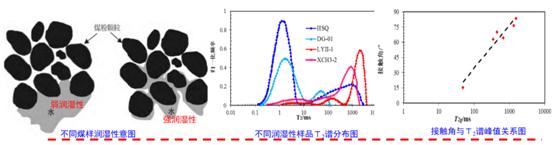

（三）润湿性

（四）吸附与力学评价

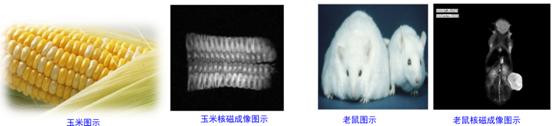

（五）农林牧渔及医学

⑨样品微米CT测试仪器

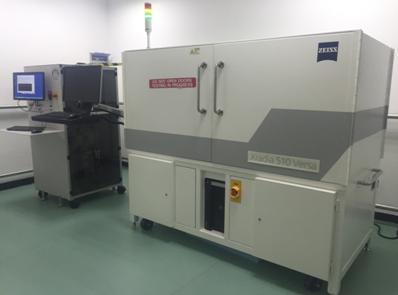

设备名称：高分辨率三维X射线显微镜+原位驱替系统

设备型号：Zeiss Xradia 510 Versa+CFS-830Z

技术参数：

（1）3D空间分辨率<0.7μm

（2）封闭式微聚焦X射线管

高压范围：30-160keV

大功率：10W

（3）2K×2K CCD相机

（4）多探测器(物镜0.4X、4X、20X)，根据分辨率要求切换

（5）X射线源移动范围：215mm

（6）探测器移动范围：290mm

（7）基于边缘折射传播的相衬度成像

（8）最大样品宽度：100mm

（9）最大样品重量(含子样品台)：5kg

（10）原位驱替系统（CFS-830Z）

设备原理与功能简介：

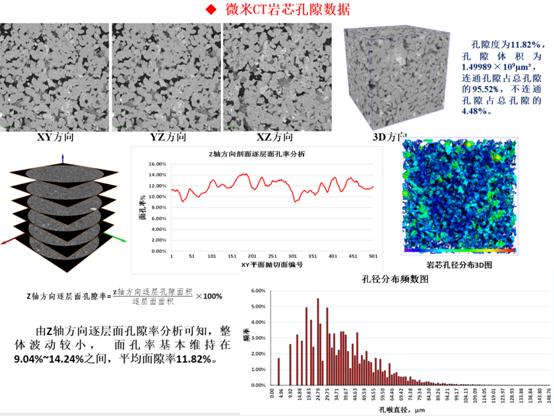

Xradia 510 Versa拥有全球领先的高分辨率和高衬度技术，以及样品的灵活操作性和长工作距离。针对大尺寸样品，系统的射线源和高分辨率探测器能提供无与伦比的亚微米级分辨率。系统可以获得远超微米CT的真实的亚微米级空间分辨率性能。Xradia 510 Versa装备有物镜（0.4X、4X、20X）转盘的X射线显微镜，实现了两级放大，允许用户通过更换物镜或改变几何放大来选择放大倍数。传统的micro-CT系统仅依靠几何放大，而510 Versa通过两级放大在实现高分辨率和相衬时，不受样品大小或工作距离的限制。

设备名称：原位驱替系统

设备型号：CFS-830Z

设备原理与功能介绍：

在岩心样品扫描过程中，原位驱替系统可以对岩心样品加载围压和温度并且进行油水两项驱替，并且在显影剂的帮助下对油水两项进行区分。

技术参数：

a.最大围压5000psi

b.最大孔压5000psi

c.最高加载温度120℃

d.流量0.001~50ml/min

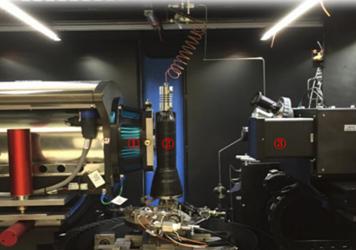

①X射线源；②夹持器；③物镜

油水驱替原位加持器

设备原理与功能介绍：

在岩心样品扫描过程中，原位驱替系统可以对岩心样品加载围压和温度并且进行油水两项驱替，并且在显影剂的帮助下对油水两项进行区分。

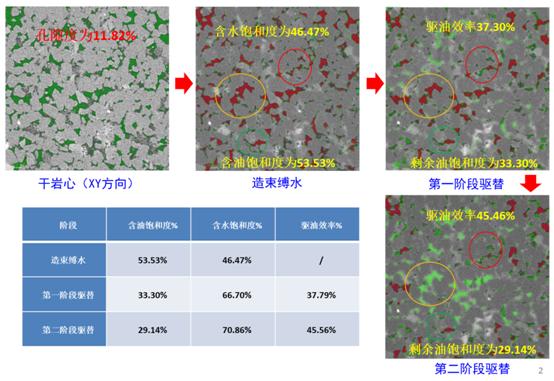

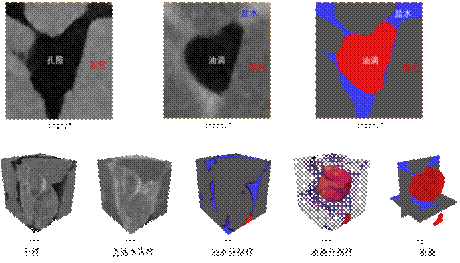

砂岩的三视图（1.3μm）

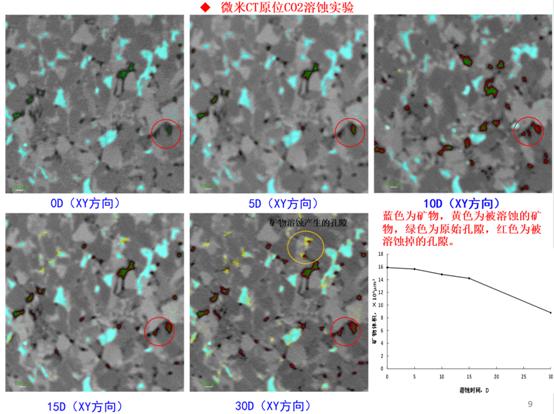

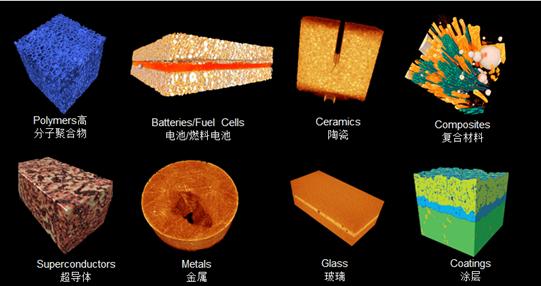

其他领域扫描实例

⑩低温比表面测试仪器

高性能多通道全自动比表面与孔隙分析仪

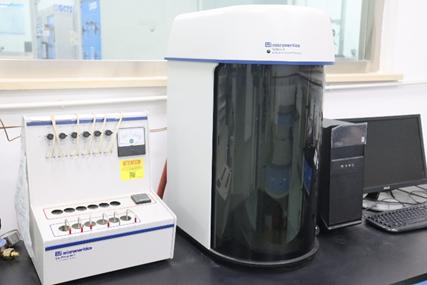

型号：TriStarⅡ3020

厂家：美国麦克默瑞提克仪器公司/Micromeritics

仪器参数：

比表面积：0.01m2/g~无理论上限；

孔径分析范围：3.5 埃(CO2吸附)～5000 埃；

孔体积最小检测：4×10-6cc/g;

样品类型：粉末、颗粒、片状材料等；

样品数量：同时进行3个样品分析和6个样品脱气处理；

压力传感器压力范围：0-0.13MPa（1000mmHg）；

压力传感器精度：≤0.5%；

压力传感器线性：≤0.25%；

压力传感器重现性：0.02%；

压力传感器分辨率：≤0.05mmHg。

仪器用途：借助于气体吸附原理（典型为氮气）可进行等温吸附和脱附分析，用于确定比表面积、微孔孔体积和孔面积、中孔体积和面积、总孔体积等。适用于各种材料的研究与产品测试，包括测量沸石、碳材料、分子筛、二氧化硅、氧化铝、土壤、岩石、黏土、有机金属化合物骨架结构等各种材料。

⑪高温高压吸附测试仪器

高压等温吸附仪   主控制柜

样品池及油浴    增压装置

产地厂家：德国RUBOTHERM

规格型号：ISOSORP(SC)-HPⅢ STATIC

技术指标参数：

A.压力范围：0～70Mpa

B.温度范围：20℃～150℃

D.精度：0.01mg

E.样品质量：0～60g

仪器原理、功能及测试范围：采用磁悬浮天平直接称重样品在吸附/脱附过程中重量的变化，直接测量得到样品的吸附/脱附量，不需要通过气体状态方程PV=nZRT来进行转换。干煤样、及页岩样品的吸附、脱附量测量；气体在高压下的真实密度测量；单组分气体的等温吸附和脱附曲线及吸附动力学曲线测定。

块状页岩样品   块状页岩样品

粉末状样品 粉末状样品

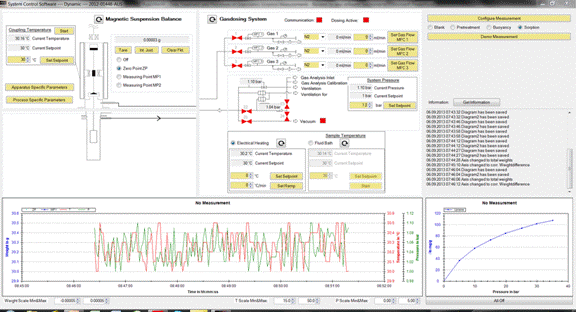

操作界面

软件全自动实时监测

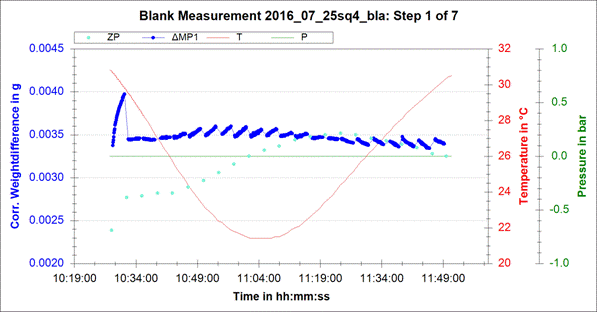

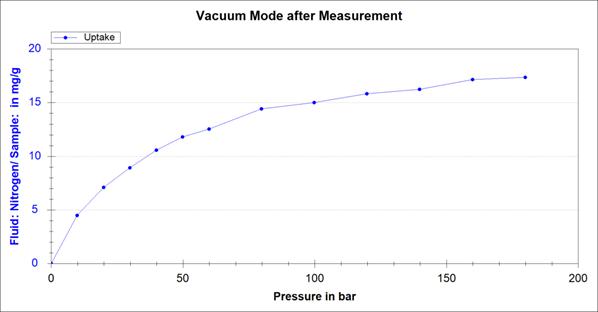

实验结果

⑫样品高温高压反应釜浸泡测试仪器

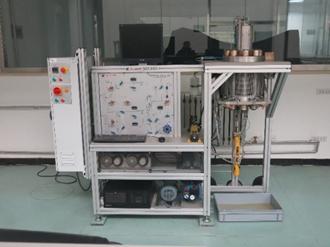

型号：Parr-4578 生产厂家：PARR INSTRUMENT CO

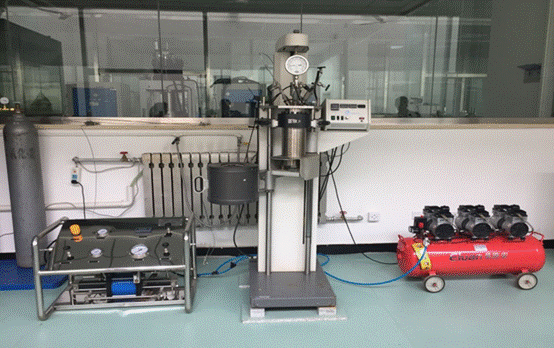

设备功能：用于模拟油气田石油管材及装备在高温、高压流体介质中的腐蚀行为，通过表征腐蚀速率和腐蚀形貌研究石油管材及装备材料的腐蚀行为机理、耐蚀性能及其影响腐蚀的因素。

设备参数

⑬样品油田化性能测试仪器

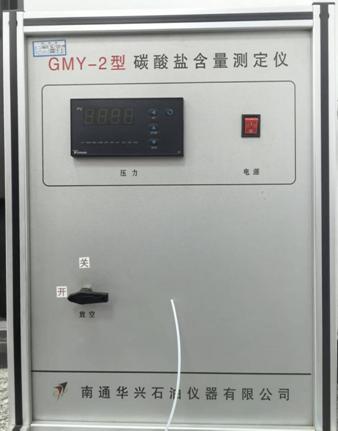

设备名称：碳酸盐含量测定仪

生产厂家：南通华兴石油仪器有限公司

型号：GMY-2型

设备功能：用于压力法测量岩石中碳酸盐的含量，通过岩石中碳酸盐含量的测定结果推断岩石的沉降环境和对岩石进行命名。

⑭体式显微镜

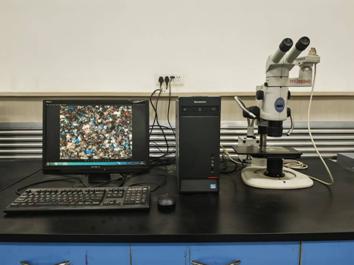

尼康体视显微镜（SMZ1500）

规格型号：SMZ1500

主要配置及技术指标参数：

SMZ1500

SMZ1500 ZOOMING   BODY SMZ1500 变倍主体

P-BT BINOCULAR   TUBE P-BT 双目镜筒

C-DSS230 Diascopic   Stand 230 C-DSS230透射底座

P-FMD FOCUS MOUNT D 调焦体

P-HR PLAN APO 1X P-HR   1倍物镜

C-W 10XA EYEPIECE 10倍目镜

⑮荧光显微镜

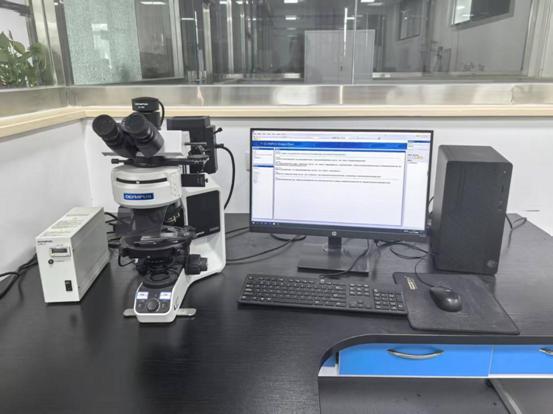

设备名称：研究级荧光偏光显微镜

生产厂家：奥林巴斯

型号：BX53M

设备功能：可进行了不同物镜放大倍数，5倍、10倍、20倍、50倍和100倍下薄片图片提取，并具有6位编码式功能的反射照明光路，(预留暗场、微分干涉滑槽，可供后期升级)，可实现标尺联动与编码光强管理，配有明场、可调偏光、荧光等观察功能。透射光照明器配有明场、可调偏光等观察功能和预留功能位置。功能转换方便，增减功能操作简捷。

技术参数：（1）总放大倍数为50×－1000×。

（2）UIS2万能半复消色差物镜，低自发光玻璃材料、高信噪比、使用高折射率、低色散天然萤石材料及特殊镀膜技术，镀膜防霉物镜具有5×/10×/20×/50×/100×配置；5倍物镜数值孔径不小于0.15；10倍物镜数值孔径不小于0.30；20倍物镜数值孔径不小于0.50；50倍物镜数值孔径不小于0.8；100倍物镜数值孔径不小于0.9。

（3）偏光旋转载物台，直径不小于190mm，方便观察大样品，可旋转360°，旋转调节精度0.1°，可以以任意位置以45度锁定，移动范围不小于30mm×30mm。

（4）显微镜同品牌进口工业级彩色高分辨率数码摄像头，有效物理实际像素不低于1800。

（5）同厂同品牌软件，该软件具有常规的图像获取，图像调整，加载标注，加载标尺，几何长度测量，可以导出测量数据至EXCEL，能原始图像与测量、标注等数据分层保存，以便于后期修改测量、标注等数据；具备图像拼接功能，方便采集大区域的样品。
